紅花不僅是一種重要的油料作物，在工業、飼料、制藥等領域也有重要的應用價值。紅花具有多茬采收特性（3-5次），采收窗口期短且勞動力需求大。若未能及時采收，會導致花絲枯萎并影響后續開花，進而降低產量和品質。作為機械化采收的核心部件，末端執行器的性能直接決定了花絲采收效率和質量。同時，花絲的物理特性（如形態和含水率）會隨開花后天數發生動態變化，對采收設備的設計提出了更高要求。因此，優化和創新末端執行器以保證花絲采凈和完整性，降低花絲破損成為提高紅花機械化采收水平的技術難點。

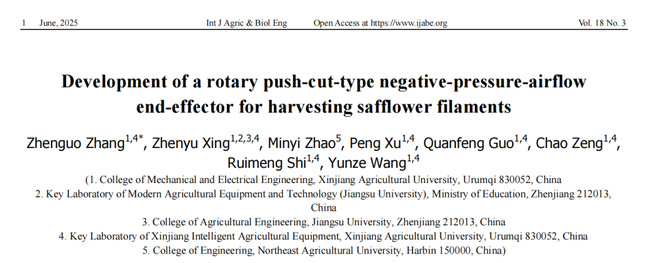

新疆農業大學機電工程學院（新能源學院）張振國副教授團隊在《International Journal of Agricultural and Biological Engineering》在線發表一篇題為Development of a rotary push-cut-type negative-pressure-airflow end-effector for harvesting safflower filaments的研究論文。

該研究提出了一種推攏-旋切式負風壓采收紅花絲的末端執行器，采用阿基米德螺旋線和對數螺線設計的刀具結合負壓氣流的方式，對散亂、柔軟的紅花絲完成高效聚攏、低損切割與同步收集的采收作業。通過構建刀具-花絲切割力學模型和切割腔室流場仿真模型，理論分析了刀具推攏、旋切過程中花絲的受力與運動特性以及氣流場分布規律，確定了滑切角、刀具進給速度和負壓氣流速度等關鍵參數及其影響因素。以花絲采凈率、破損率和掉落率作為評價指標，進行單因素試驗和Box-Behnken中心復合試驗，獲得了試驗因素與評價指標間的二次回歸數學模型，闡明了各因素對采收效果的交互作用規律。

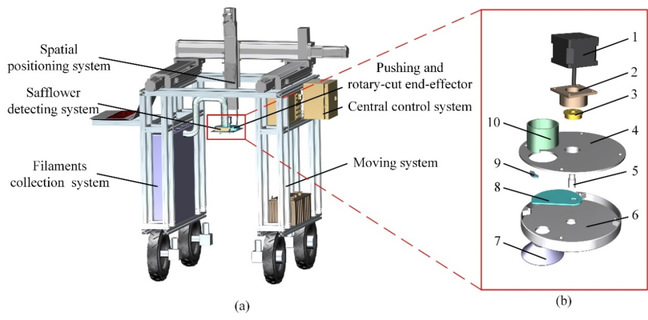

推攏-旋切式紅花采收機器人整機結構如圖1（a）所示。主要由推攏-旋切式末端執行器、集花系統、紅花檢測系統、中央控制系統、空間定位系統、移動系統組成。其中推攏-旋切式末端執行器與紅花檢測系統固接于空間定位系統調整平臺，通過花絲輸送管道與集花系統連接。中央控制系統通過螺栓連接在移動系統側面。集花系統安裝在移動系統底部。作業時，為保證攝像頭和數據采集工作，紅花檢測系統的需要計算機為數據采集工作提供算力，獲取紅花空間位置信息，傳輸至中央控制系統。調整空間定位系統使推攏-旋切式末端執行器對準紅花絲進行采收作業，切割后的花絲在集花系統作用下完成收集。推攏-旋切式末端執行器為采收機的關鍵部件，主要包括步進電機、上殼體、旋切刀、集花管、花絲擬合錐面和下殼體，如圖1（b）所示。旋切刀與步進電機連接，可根據作業需求調節刀具轉速。

圖1  推攏-旋切式紅花采收機器人整機結構如圖

首先，檢測出的花絲進入喂入?yún)^(qū)的花絲擬合錐面。將果球擋至花絲擬合錐面外側，花絲匯聚到切割腔室內。同時末端執行器的切割口對準花絲。然后啟動電控系統和負壓收集系統。切割區的旋切刀對紅花絲進行推攏和旋切。最后已切割的花絲經收集區的花絲輸送管道輸送至花絲收集箱。

末端執行器作業時，當花絲喂入末端執行器的采收腔室（圖2（b）Initial stage），步進電機驅動旋切刀推攏花絲向定刀推動，聚攏散亂的花絲（圖2（b）First stage）。然后，動刀與定刀配合，完成縮頸的低速支撐切割（圖2（b） Second stage），防止切割時造成花絲的多次傷害。同時，保持切割腔室內切割花絲被負壓氣流吸附，運送至收集箱（圖2（b）Third stage），并在慣性和重力作用下沉降。

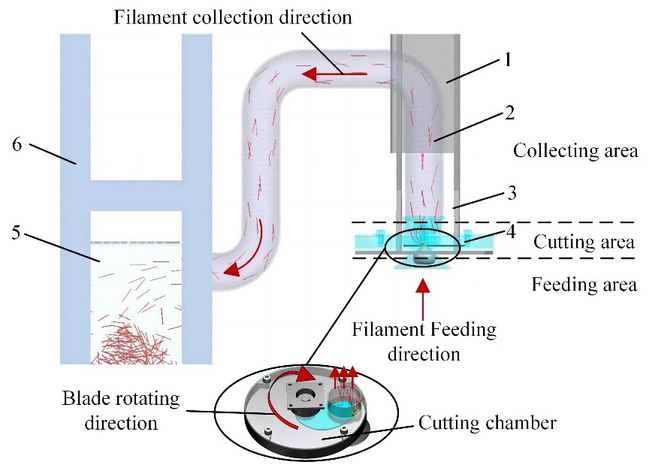

（a） 旋切采摘流程圖

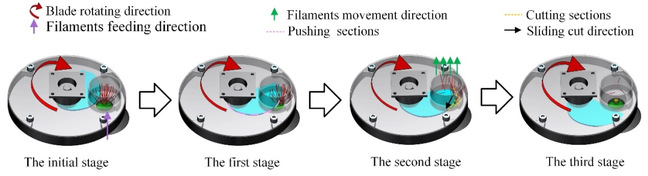

（b） 旋切流程圖

圖2  推攏-旋切式紅花絲采收流程示意圖

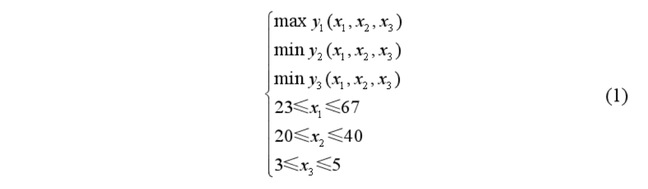

為確保推攏-旋切式負風壓采收紅花絲末端執行器具有更好的工作性能，本文根據高采凈率、低破損率、低掉落率的采收目標，對采收裝置的結構及工作參數進行優化，利用Design-Expert中進行優化求解，其目標函數與約束條件為：

在適當?shù)哪Ｐ瓦x擇上，以花絲采凈率最高，花絲破損率y2最低，花絲掉落率y3最低為優化目標，進行了多目標優化。當滑切角為32.20°，刀具進給速度為31.27 mm/s，負壓氣流速度為4.57 m/s，紅花的采收效果最佳。此時，模型預測采凈率為93.47%，破損率為6.94%，掉落率為4.33%。

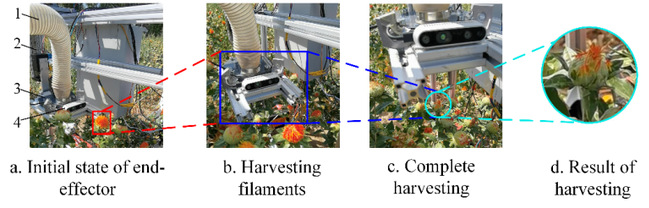

圖3 田間試驗過程和結果

最終確定最優參數組合為滑切角32.20°、刀具進給速度31.27 mm/s、負壓氣流速度4.57 m/s。在最優參數組合下進行田間試驗，花絲采凈率、破損率和掉落率分別為93.50%、7.02%和4.43%。理論值與實際值高度吻合，驗證了模型的準確性，表明最優參數組合可滿足實際應用要求。研究結果為其他易損多茬作物（如茶葉、芍藥等）的機械化采收裝備研發提供了創新性技術參考。
